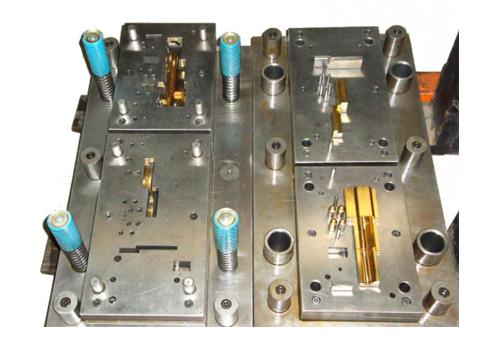

沖壓模具中的多工位級進模是現代高速?zèng)_壓生產的核心裝備，廣泛應用于電子連接器、汽車端子、電機定轉子等精密零件的批量制造。級進模將多個工序（沖孔、落料、彎曲、成形等）集成在一套模具中，材料帶料步進，每分鐘沖次可達300-1000次。如何保證長期高速運行下的沖壓精度和模具壽命，是模具設計和制造的關鍵。

精度控制始于合理的排樣設計。料帶寬度、步距、載體形式直接影響材料利用率和沖壓穩定性。采用有限元分析優化排樣，減少側向力，保證料帶平穩送進。導正銷與導料板配合，步距定位精度±0.005mm。凸模和凹模間隙根據材料厚度和硬度選取，一般取板厚的5%-10%，間隙不均勻會導致毛刺和偏磨。對于細小凸模（直徑<1mm），采用導向套或卸料板導向，防止折斷。

模具材料與熱處理決定壽命。凸模常用粉末高速鋼（如ASP23）或硬質合金，硬度HRC60-65；凹模采用Cr12MoV或SKD11，深冷處理消除殘余奧氏體。工作表面TiN或AlCrN涂層，摩擦系數降低至0.2，抗粘附性提高。刃口鈍化處理（圓角R0.01-0.02mm）減少崩刃風險。實際生產中，沖壓0.3mm厚不銹鋼端子的級進模，刃磨壽命可達100萬次以上。

潤滑與冷卻同樣重要。高速?zèng)_壓產生大量熱量，需配置噴油系統，采用揮發性沖壓油，既潤滑又冷卻，油霧回收環保。卸料板內設冷卻水道，控制模具溫度在30-50℃，避免熱膨脹影響精度。此外，在線監測系統實時檢測沖裁力、溫度、振動，異常時自動停機，防止模具損壞。

某電子企業采用多工位級進模生產手機屏蔽罩，模具步距精度±0.003mm，沖速600spm，連續運行500萬次無故障，產品合格率99.8%。級進模的設計制造水平代表了沖壓模具的技術高度，是精密沖壓的基石。
